Anlagenplanung für die Prozessindustrie
3D-Laserscanning:
exakte Bestandsdaten Ihrer Industrieanlage
Wir erfassen Ihre Anlage per 3D-Laserscanning und Vermessung vor Ort und liefern Punktwolke, CAD-Modell oder As-built-Dokumentation. Für Pharma, Chemie, Lebensmittel und Petrochemie, von Walsrode und Hamburg aus in ganz Norddeutschland.
Was ist 3D-Laserscanning?

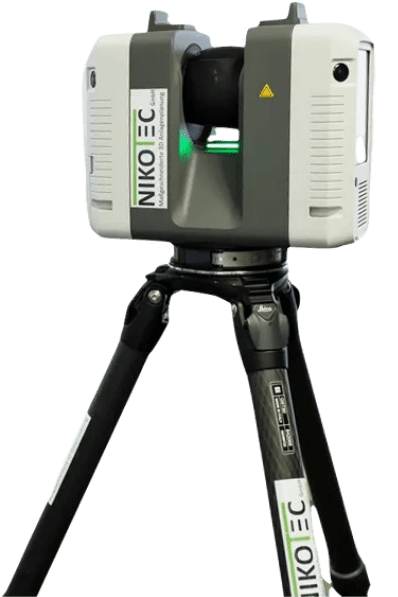

3D-Laserscanning ist ein berührungsloses Vermessungsverfahren: Ein Laserscanner tastet die Anlage von mehreren Positionen aus ab und erzeugt eine Punktwolke, ein maßhaltiges digitales Abbild des Ist-Zustands. Daraus entstehen belastbare Bestandsdaten für Umbauplanung, As-built-Dokumentation, CAD-Modelle und den digitalen Zwilling.
Vom Scan zum Modell
Beide Ansichten zeigen dieselbe Anlage: links die Punktwolke direkt aus dem Laserscan, rechts das daraus abgeleitete 3D-Modell.
01 Punktwolke
Der Laserscanner nimmt die Anlage von mehreren Positionen aus auf. Das Ergebnis ist ein maßhaltiges Abbild des Ist-Zustands.
02 3D-Modell
Aus der Punktwolke entsteht das Anlagenmodell, mit dem Ihr Team und externe Gewerke weiterplanen.
Ausgangslage
Wenn Bestandspläne nicht mehr stimmen
Die meisten Anlagen sind über Jahre gewachsen. Die Dokumentation ist es selten. Typische Ausgangslagen, mit denen Kunden zu uns kommen:
1
Pläne weichen vom Ist-Zustand ab
Ein Umbau oder eine Erweiterung steht an, aber die vorhandenen Pläne weichen vom realen Zustand ab.
2
Keine verlässliche Dokumentation
Für eine Altanlage existiert keine verlässliche oder nur widersprüchliche Dokumentation.
3
Enge Bestandsstrukturen
Neue Komponenten sollen in enge Bestandsstrukturen geplant werden, und jedes Kollisionsrisiko kostet Montagezeit.
4
As-built fehlt nach dem Umbau
Nach einem Umbau fehlt die aktuelle As-built-Dokumentation.
In der Prozessindustrie kommt die Branchen-Spezifik dazu: dokumentationspflichtige Anlagen in der Pharmaproduktion, Ex-Zonen in Chemie und Petrochemie, hygienegerechte Ausführung in der Lebensmittelindustrie.
Ein 3D-Laserscan ersetzt in diesen Fällen das tagelange Handaufmaß: schneller, vollständiger und ohne Überraschungen in der Detailplanung.
Vom Scan zur Planungsgrundlage
As-built-Dokumentation
Der dokumentierte Ist-Zustand
Sie erhalten die registrierte Punktwolke in den Formaten .lgs, .rcp und .nwd, auf Wunsch auch .e57 und .lfd.
Scan-to-BIM
Vom Scan zum CAD-Modell
Aus der Punktwolke entsteht das Anlagenmodell, mit dem Ihr Team und externe Gewerke weiterplanen.
Planung im Bestand
Maßhaltige Planungsgrundlage
As-built-Daten aus dem 3D-Laserscan als maßhaltige Grundlage für Umbau und Erweiterung.
Leistungen im 3D-Laserscanning
Scan vor Ort
Wir scannen Ihre Anlage von so vielen Positionen, wie der Projektbereich und der geforderte Detailgrad verlangen. Die Anzahl der Scan-Positionen bestimmt den Festpreis, Grundlage sind die Abmessungen des Projektbereichs (Länge, Breite, Höhe) und die Anzahl der Ebenen. Die Aufnahme erfolgt berührungslos.
As-built-Dokumentation
Das Scanergebnis ist der dokumentierte Ist-Zustand Ihrer Anlage: die As-built-Dokumentation. Sie erhalten die registrierte Punktwolke in den Formaten .lgs, .rcp und .nwd, auf Wunsch auch .e57 und .lfd. Zum Betrachten genügt die kostenfreie Software TruView, eine CAD-Lizenz brauchen Sie erst für die Weiterbearbeitung.
Scan-to-BIM und CAD-Modellierung
Auf Basis der Punktwolke modellieren wir Ihre Anlage als CAD- oder BIM-Modell, auf Wunsch in der Autodesk-Umgebung inklusive Autodesk Construction Cloud. In der Nikotec Scan-Cloud verbinden wir das 3D-Modell mit der Punktwolke: Sie betrachten beides direkt im Web-Browser, ganz ohne CAD-Kenntnisse. So wird aus dem Scan eine Planungsgrundlage, mit der Ihr Projektteam und externe Gewerke direkt weiterarbeiten.
Vom Scan zum digitalen Zwilling
Eine aktuelle 3D-Punktwolke ist die Datengrundlage für den digitalen Zwilling Ihrer Anlage: ein As-built-Modell, das Sie über den Umbau hinaus für Betrieb, Instandhaltung und künftige Projekte nutzen. Wie das Modell entsteht und was es im Betrieb leistet, zeigt unsere Seite zum digitalen Zwilling.
So läuft Ihr 3D-Laserscan ab
01 Anfrage und Angebot
Sie nennen uns die Abmessungen des Projektbereichs (Länge, Breite, Höhe), die Anzahl der Ebenen und den Zweck des Scans, etwa Umbauplanung, As-built-Dokumentation oder Flucht- und Rettungspläne. Ideal sind ein paar Fotos. Sie erhalten ein Festpreisangebot auf Basis der Scan-Positionen.
02 Scan-Planung
Wir legen Scan-Positionen, Zugänge und Termin gemeinsam mit Ihnen fest, abgestimmt auf Betrieb und Sicherheitsauflagen. Dabei stimmen wir auch ab, ob Ihr Projekt eine Georeferenzierung braucht. Empfehlenswert ist sie fast immer.
03 Aufnahme vor Ort
Unser Team scannt den Projektbereich.
04 Datenaufbereitung
Wir registrieren die Einzelscans zur zusammenhängenden Punktwolke und prüfen die Qualität.
05 Übergabe
Sie erhalten die Daten in den vereinbarten Formaten, auf Wunsch mit CAD-Modell oder als Grundlage für den digitalen Zwilling.
Häufige Fragen zum 3D-Laserscanning
Antworten auf die häufigsten Fragen zu Kosten, Ablauf, Formaten und Weiterverarbeitung der Scandaten.
Was kostet ein 3D-Laserscan einer Industrieanlage?
Der Preis richtet sich nach der Anzahl der Scan-Positionen und liegt zwischen wenigen hundert und mehreren tausend Euro. Die Positionen ergeben sich aus der Größe des Projektbereichs (Länge, Breite, Höhe) und dem geforderten Detailgrad. Sie erhalten vorab ein Festpreisangebot.
Wie viele Scan-Positionen werden benötigt?
Die Anzahl der Scan-Positionen richtet sich im Wesentlichen nach der Größe des Projektbereichs (Länge mal Breite mal Höhe) und dem Detailgrad. Kleine Bereiche kommen mit wenigen Positionen aus, verwinkelte Anlagen mit vielen Ebenen brauchen entsprechend mehr.
Ist ein Laserscan und eine Punktwolke das Gleiche?
Nicht ganz: Der 3D-Laserscan ist die Aufnahme, die Punktwolke ihr Ergebnis. Sie kann je nach Anforderung in Farbe, mit hoher Auflösung sowie mit oder ohne fotorealistische Ansicht erzeugt werden.
Was ist Scan-to-BIM und wann lohnt es sich?
Scan-to-BIM bezeichnet den Weg von der Punktwolke zum BIM-fähigen Anlagenmodell. Es lohnt sich, wenn mehrere Gewerke mit demselben Modell planen sollen oder der Bauherr eine modellbasierte Dokumentation verlangt.
Wie wird aus der Punktwolke ein CAD-Modell oder ein digitaler Zwilling?
Für die CAD-Planung wird die Punktwolke mit CAD-Software in ein Modell überführt. Dieses As-built-Modell ist zugleich die Basis für den digitalen Zwilling. Wie das im Detail funktioniert, erklären wir auf der Seite digitaler Zwilling aus dem 3D-Scan.
Brauche ich spezielle Software für die Scandaten?
Nein. In der Nikotec Scan-Cloud betrachten Sie Punktwolke und 3D-Modell direkt im Web-Browser, ganz ohne CAD-Kenntnisse. Alternativ genügt zum Ansehen die kostenfreie Software TruView. Erst für das Bearbeiten und Weiterplanen benötigen Sie eine CAD-Software mit Punktwolken-Unterstützung.
In welchen Dateiformaten werden die Scandaten übergeben?
Standardmäßig übergeben wir die Daten in den Formaten .lgs, .rcp und .nwd. Weitere Formate wie .e57 und .lfd erzeugen wir bei Bedarf. Auch die Konvertierung in andere Formate ist möglich, sprechen Sie uns gern an.
Welche Informationen benötigt Nikotec für ein Angebot?
Für ein belastbares Angebot brauchen wir die Abmessungen des Projektbereichs (Länge, Breite, Höhe), die Anzahl der Ebenen und den Zweck des Scans. Dazu die Besonderheiten Ihrer Anlage bezüglich Arbeitsschutz und Zugänglichkeit. Ein paar Fotos helfen bei der Einschätzung. Damit kalkulieren wir die Scan-Positionen und nennen Ihnen einen Festpreis.
Projekt besprechen
30 Minuten mit einem Nikotec-Ingenieur: Sie schildern Ihr Vorhaben, wir sagen Ihnen, ob und wie ein 3D-Laserscan Ihr Projekt beschleunigt. Unverbindlich und ohne Vertriebsfloskeln.
