Anlagenplanung für die Prozessindustrie

Digitaler Zwilling im Anlagenbau: Ihre Bestandsanlage als verlässliches Datenmodell für Planung und Betrieb

Aus dem 3D-Scan Ihrer realen Anlage entsteht ein aktuelles, nutzbares Datenmodell, auf dem Sie Umbauten, Erweiterungen und Instandhaltung sicher planen. Für Pharma, Chemie, Lebensmittel und Petrochemie, von Walsrode und Hamburg aus in ganz Norddeutschland.

Was ist ein digitaler Zwilling einer Industrieanlage?

Ein digitaler Zwilling einer Industrieanlage ist ein digitales Abbild der realen Anlage: ein 3D-Modell des Ist-Zustands, verknüpft mit Anlagen- und Planungsdaten wie R&I-Schemata, Dokumentationen, Datenblättern und Plänen. Anders als ein statisches 3D-Modell wird der Zwilling gepflegt und fortgeschrieben und dient als gemeinsame Datenbasis für Planung, Betrieb und Instandhaltung.

Die Datengrundlage des digitalen Zwillings

Der Zwilling entsteht nicht am Reissbrett, sondern aus dem gescannten Ist-Zustand Ihrer Anlage.

01 Punktwolke

Punktwolke der Industrieanlage

Der Laserscanner nimmt die Anlage von mehreren Positionen aus auf. Das Ergebnis ist ein maßhaltiges Abbild des Ist-Zustands.

02 3D-Modell

Aus der Punktwolke entsteht das Anlagenmodell, mit dem Ihr Team und externe Gewerke weiterplanen.

Ausgangslage


Wenn die Anlage der Dokumentation davongelaufen ist

Bestandsanlagen wachsen mit jedem Umbau. Die Datenbasis wächst selten mit. Typische Ausgangslagen, mit denen Kunden zu uns kommen:

1

Bestandspläne stimmen nicht mehr

Die Bestandspläne stimmen nicht mehr mit der realen Anlage überein, jede Planung beginnt mit Detektivarbeit.

2

Umbau im laufenden Betrieb

Ein Umbau oder eine Erweiterung soll im laufenden Betrieb stattfinden, aber es fehlt eine verlässliche Datenbasis.

3

Keine CAD-Daten vorhanden

Eine ältere Anlage hat nie CAD-Daten gehabt oder nur in veralteten CAD-Systemen, die Dokumentation liegt verstreut in Ordnern und Köpfen.

4

Immer wieder Aufmaß

Vor jedem Projekt fährt wieder jemand raus zum Aufmaß, und trotzdem tauchen auf der Baustelle Überraschungen auf.

In der Prozessindustrie kommt die Branchen-Spezifik dazu: dokumentationspflichtige Anlagen in der Pharmaproduktion, Ex-Zonen in Chemie und Petrochemie, hygienegerechte Ausführung in der Lebensmittelindustrie.


Ein digitaler Zwilling beendet diesen Kreislauf: Der Ist-Zustand wird einmal sauber erfasst und danach als Datenmodell genutzt und fortgeschrieben, Projekt für Projekt.

Anlage und Modell im Gleichstand


Digitaler Zwilling

Das As-built-Modell Ihrer Anlage

Nutzbar für Betrieb, Instandhaltung und künftige Umbauten, als verlässliches Abbild des Ist-Zustands.

Datengrundlage

Vom Laserscan zum Modell

Das As-built-Modell aus dem 3D-Laserscan ist die Datengrundlage für Engineering-Projekte im Bestand.

Umbauplanung

Planen im Bestand

Der digitale Zwilling liefert die maßhaltige Planungsgrundlage, auf der Umbau oder Erweiterung durchgeplant werden.

Was Sie bekommen: vom As-built-Modell zum nutzbaren Zwilling


As-built-Modell als Datengrundlage

Grundlage des digitalen Zwillings ist ein intelligentes 3D-Modell des Ist-Zustands: das As-built-Modell. Es entsteht auf Basis der Punktwolke aus dem 3D-Laserscanning Ihrer Industrieanlage, inklusive 360°-Fotodokumentation des Bestands. Wie der Scan abläuft und in welchen Formaten die Punktwolke übergeben wird, erklärt die Laserscanning-Seite; hier geht es um das, was aus den Daten wird.

Verknüpfte Anlagendaten statt verstreuter Ordner

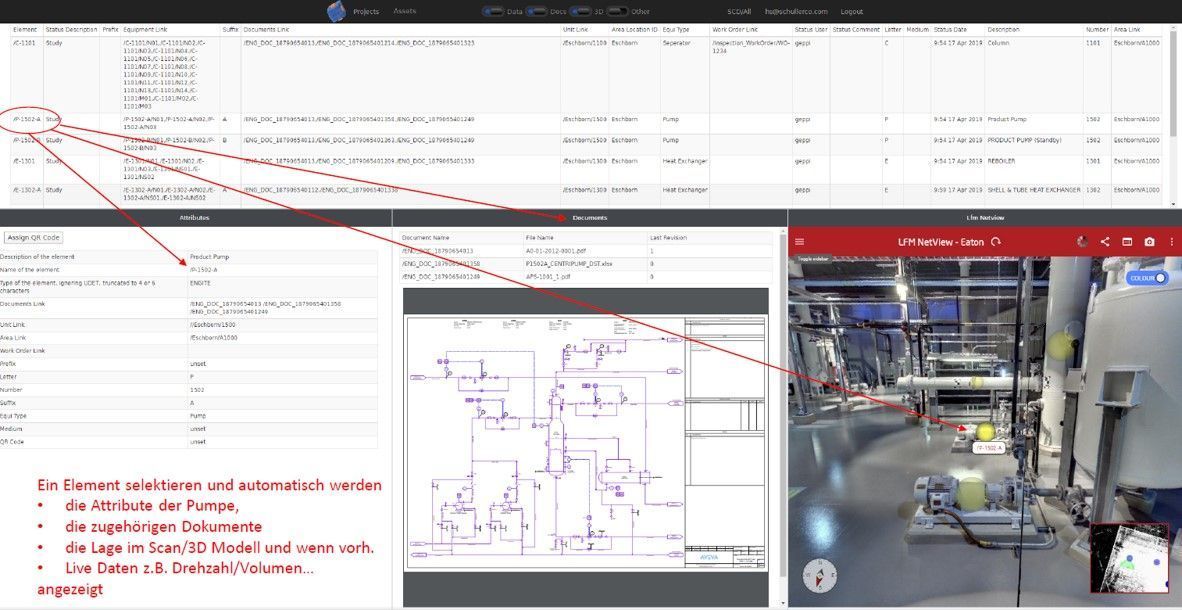

Der Mehrwert des Zwillings liegt in der Verknüpfung: Über Points of Information (PoI) werden Dokumente und Datenquellen mit dem Modell verbunden. Dazu gehören R&I-Schemata, Stromlaufpläne und elektrotechnische Dokumentation, Aufstellungs- und Lagepläne, Prozess- und Energiebilanzen sowie kaufmännische Daten aus ERP-Systemen wie SAP. Über die Suche nach TAG-Nummern oder Anlagenkennzeichnungen springen Sie direkt zur richtigen Stelle im R&I-Schema, im Stromlaufplan oder im 3D-Modell.

Nutzen in der Planung

Umbauten und Erweiterungen planen Sie direkt im Modell des Ist-Zustands: kollisionsfrei, mit belastbaren Maßauszügen und deutlich weniger Vor-Ort-Terminen. Statt Annahmen aus veralteten Plänen arbeitet Ihr Projektteam mit der Anlage, wie sie wirklich dasteht.

Nutzen in Betrieb und Instandhaltung

Im Betrieb wird der Zwilling zur aktuellen Anlagendokumentation: Komponenten sind im Modell verortet, Wartungspläne und Inspektionsintervalle, Bedienungsanleitungen, Bestell- und Ersatzteildaten sowie Prüfbücher wiederkehrender Sicherheitsprüfungen sind direkt an der jeweiligen Komponente hinterlegt. Das verkürzt die Informationssuche und liefert die Grundlage für Instandhaltungs- und Stillstandsplanung.

Anbindung an die Planungswelt

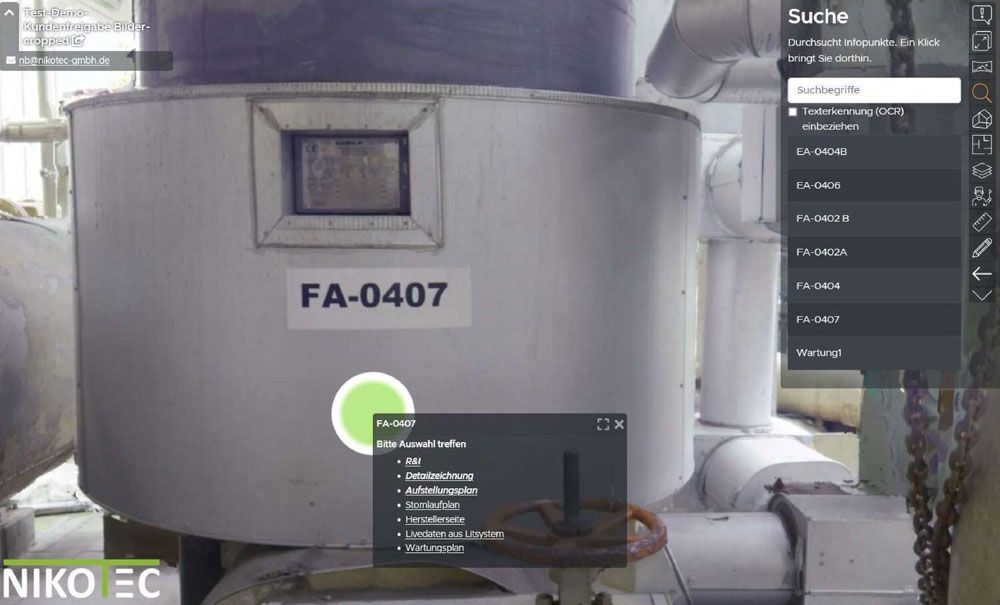

Der Zwilling bleibt kein Datenfriedhof: Über die Autodesk Construction Cloud arbeiten Ihr Team, externe Gewerke und unsere Planer am selben Modell. In der Nikotec Scan-Cloud betrachten auch Kollegen ohne CAD-Kenntnisse Modell und Punktwolke direkt im Web-Browser. So verzahnt sich der Zwilling direkt mit dem Basic und Detail Engineering, wenn aus dem Datenmodell ein konkretes Umbauprojekt wird.

Vom 3D-Scan zum digitalen Zwilling

01       3D-Laserscan der Anlage

Wir erfassen den Projektbereich vor Ort per Laserscanning und Vermessung; Ablauf und Preislogik stehen auf der Laserscanning-Seite. Sie stellen Zugänge und stimmen den Termin mit uns ab.

02       Punktwolke als Rohdatenbasis

Die registrierten Scans ergeben ein maßhaltiges Abbild des Ist-Zustands, ergänzt um die Fotodokumentation.

03       Modellierung des As-built-Modells

Aus der Punktwolke modellieren wir das intelligente 3D-Modell Ihrer Anlage. Sie erhalten den dokumentierten Ist-Zustand als nutzbares CAD-Modell.

04      Anreicherung mit Anlagen- und Planungsdaten

Wir verknüpfen das Modell mit Ihren Unterlagen, etwa R&I-Schemata, Stromlaufplänen und Dokumentationen. Sie steuern die vorhandenen Bestandsunterlagen bei.

05       Nutzung und Fortschreibung

Der Zwilling geht in Planung und Betrieb in den Einsatz und wird bei Umbauten fortgeschrieben, damit er aktuell bleibt.

Was ein digitaler Zwilling im Alltag spart

Jedes Projekt, das ohne verlässliche Bestandsdaten startet, bezahlt doppelt: erst für wiederholte Vor-Ort-Aufmaße, dann für Kollisionen und Nacharbeiten auf der Baustelle. Der digitale Zwilling verlagert diese Kosten an den Anfang, einmalig statt bei jedem Projekt aufs Neue.

Häufige Fragen zum digitalen Zwilling

  • Was ist ein digitaler Zwilling einer Industrieanlage?

    Ein digitaler Zwilling einer Industrieanlage ist ein digitales Abbild der realen Anlage: ein 3D-Modell des Ist-Zustands, verknüpft mit Anlagen- und Planungsdaten wie R&I-Schemata, Dokumentationen, Datenblättern und Plänen. Er wird gepflegt und fortgeschrieben und dient als gemeinsame Datenbasis für Planung, Betrieb und Instandhaltung.

  • Was ist der Unterschied zwischen einem 3D-Modell und einem digitalen Zwilling?

    Ein 3D-Modell bildet die Geometrie der Anlage zu einem Zeitpunkt ab. Ein digitaler Zwilling geht darüber hinaus: Er verknüpft das Modell mit Anlagen- und Planungsdaten und wird über Umbauten hinweg fortgeschrieben. Das 3D-Modell ist damit ein Baustein des Zwillings, nicht sein Ersatz.

  • Wie entsteht ein digitaler Zwilling aus einem 3D-Laserscan?

    Der 3D-Laserscan liefert die Punktwolke, ein maßhaltiges Abbild des Ist-Zustands. Daraus modellieren wir das As-built-Modell und verknüpfen es anschließend mit Ihren Anlagen- und Planungsdaten. Wie der Scan selbst abläuft und in welchen Formaten die Daten übergeben werden, erklärt unsere Seite zum 3D-Laserscanning von Industrieanlagen.

  • Was ist ein As-built-Modell und wie hängt es mit dem digitalen Zwilling zusammen?

    Ein As-built-Modell ist das 3D-Modell des tatsächlich gebauten Zustands einer Anlage: wie sie heute steht, nicht wie sie einmal geplant wurde. Es ist die geometrische Grundlage des digitalen Zwillings. Erst durch die Verknüpfung mit Anlagen- und Planungsdaten wird aus dem As-built-Modell ein nutzbarer Zwilling.

  • Was bringt ein digitaler Zwilling bei Umbauten und Erweiterungen im laufenden Betrieb?

    Bei Umbauten im laufenden Betrieb liefert der digitale Zwilling die verlässliche Planungsgrundlage: Neue Komponenten werden direkt im Modell des Ist-Zustands geplant, Kollisionen fallen am Bildschirm auf statt auf der Baustelle. Das reduziert Vor-Ort-Termine, Nacharbeiten und das Risiko ungeplanter Stillstände während der Montage.

  • Lohnt sich ein digitaler Zwilling auch für ältere Bestandsanlagen ohne CAD-Daten?

    Ja, gerade dort. Für Anlagen ohne CAD-Daten entsteht die Datenbasis komplett neu: Der Ist-Zustand wird per 3D-Laserscan erfasst, daraus das As-built-Modell erstellt. Vorhandene Unterlagen wie R&I-Schemata oder Stromlaufpläne verknüpfen wir anschließend mit dem Modell, auch wenn sie bisher nur auf Papier existieren.

Projekt besprechen

30 Minuten mit einem Nikotec-Ingenieur: Sie schildern Ihr Vorhaben, wir sagen Ihnen, ob und wie ein digitaler Zwilling Ihre Planung und Instandhaltung auf eine verlässliche Datenbasis stellt. Unverbindlich und ohne Vertriebsfloskeln.
